定子綁線機主要采用異步電機對定子進行定子繞制后的綁線，定子綁線方案以MR為控制核心，具有步序自由編輯，自動送線，自動送料，自動綁扎，自動切線，自動隔槽，自動打花等特點，開放勾針角，設定界面，符合人為操作習慣，便于快速調整。

綁線機采用臺達ASD-M-R驅控一體交流伺服器，結合伺服驅動+PLC控制+運動控制為一體的控制器，不僅可實現定位精確、主軸自動增益調節、開式步序編輯等相關功能，而且高效價格適中，得到用戶一致認可。

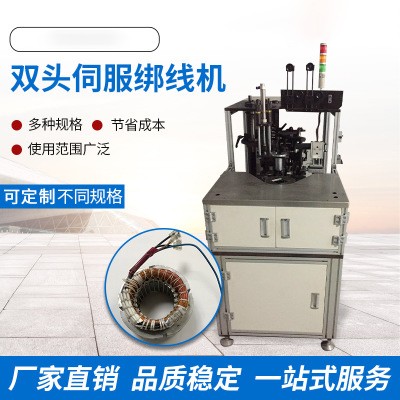

定子雙頭綁線機是制造三相異步電機的關鍵設備之一，主要應用于家用、工業、農業等領域。

原理：定子綁線機由4軸組成。

分度軸：分度軸用于定子分度定位，定子在接線時作圓周運動。

鉤針軸：鉤針軸根據人工設定的工作角度作圓周運動，將棉線按指定方式系在定子上。

下勾針軸線：與上勾軸動作一致，實現對定子另一邊的綁線動作。

鉤針凸輪軸：鉤針凸輪軸帶整體臺面凸輪運動，實現鉤針上下、鉤線機構的左右運動。

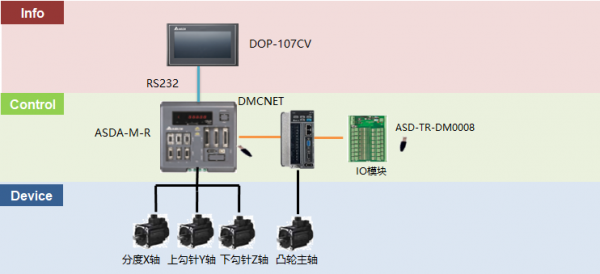

綁線機系統方案：

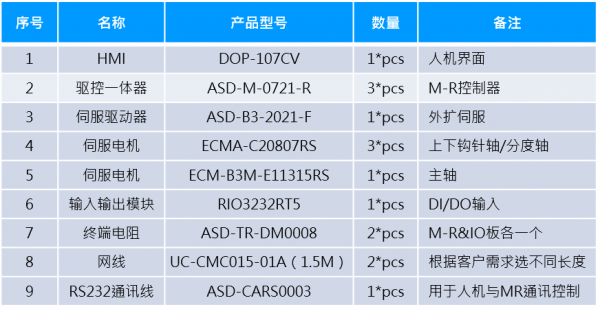

設備清單：

方案特點和優點

①完美行業解決方案。

本裝置能自動完成定子雙頭繞線方式，繞線動作由電子凸輪同步控制，目前主軸速度最快可達到280r/min；

采用花式綁線接口，可實現槽綁線、角度綁線、靈敏切換，適合普通定子或異型定子的纏繞；

圖案打結功能，防止打完線后線頭松散。

②高效的控制體系結構

主要以DOP-100+M-R+B3-F+I/O模塊實現定子雙綁機的邏輯和運動控制；

整個系統采用DMCNET網絡通信控制，保證每ms動作周期同步，實現精確控制，無電氣累積誤差；

該系統預計有100組程序管理空間，每組程序都可以實現綁線規格參數的保存，方便用戶快速切換品種。

③靈活過程調節方式

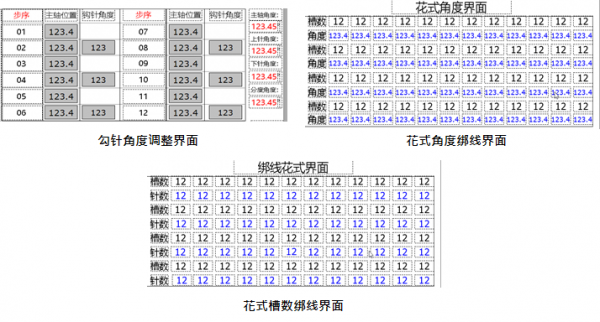

人體界面開放的步序編輯示教界面，用戶可自由編輯綁帶的動作順序，根據主軸角度任意設定勾針運動角度，調校過程符合人性化操作。

京葉機械在此，我們分享今天的內容。主要介紹定子雙綁線機的機械方案。
