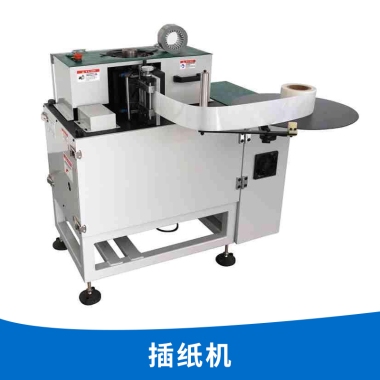

京葉機械自動插紙機，電機轉子槽插紙機，絕緣紙插紙機，臥式插紙機，產品說明書。

1，自動插紙機主要組成部分由：普通0.75 電機一臺，伺服轉角電機一臺，減速機一臺，配合剎車器，感應器,PLC，送料箱，模具，紙盤，電箱組成。

2，自動插紙機為三箱四線，安裝接線請安裝零線，注意電機的方向，按手輪方向運轉為正確方向。

3，接好線，確認方向以后，按復位鍵，使模具復位，安裝定子，使用快速夾把工件壓住。

4，把送料箱齒輪拉起來，把送紙盤安裝在機械的后面，把絕緣發好，把紙從槽口放進去給齒輪以后，把齒輪壓桿推下。轉動手輪，把第一次的紙用手輪搖出來。因為第一槽可能沒滿，搖第二槽出來，再搖一點，使沖針在模具下面就可以了。把手輪退出。

5，按復位，按自動【把手動 / 自動】選擇自動。

6，按一下啟動按鈕，機械啟動，插完一個產品，把工件拿下來，按復位鍵。

7，在每次啟動的時需要按一下復位鍵。完成一個產品，拿下來，再繼續下一個產品。

8，本機為 50 刀插紙機，紙的寬度在 50mm 以內可以調節。紙的長度有一邊是固定的，有一邊可以調節，調節長度。

9，調節紙的長度，打開側面門，在有連接給的地方，有一個偏心輪，有一個調節螺母，松開壓住的螺絲，調節螺絲，調節紙的長度。調節好后，把螺絲鎖住。

10，自動插紙機手輪位置有自動保護裝置，手輪不拿下來，機械不能啟動。

11，本機按鈕有，啟動，啟動機械，復位，模具復位。急停，機械運動中停止。手動 / 自動，選擇手動的時調機用，正常啟動前，選擇按鈕選擇自動。電源開關，指示燈。

12，本機為自動插紙機。生產廠家，東莞市京葉機械有限公司。

13，自動插紙機銷售維修與加工定制電話，聯系葉先生：13712893106 葉經理：13728125563

14，產品生產地，廣東省東莞市橫瀝鎮西城二區金金碧工業園B2棟一樓
